mobaxterm 连接超时

user-interface console 0
idle-timeout  60         # 设置了60分钟，设置为0就是永不超时

单播、组播、广播

单播(unicast)：在计算机网络的传输中，目的地址为单一目标的一种传输方式。它是现今网络应用最为广泛，通常所使用的网络协议或服务大多采用单播传输，例如一切基于 TCP 的协议。举个例子：浏览器连接 web 服务器、qq 与好友聊天

组播(multicast)：也叫多播，多点广播或群播。指把信息同时传递给一组目的地址。它使用策略是最高效的，因为消息在每条网络链路上只需传递一次，而且只有在链路分叉的时候，消息才会被复制。举个例子：视频会议

广播(broadcast)：是指封包在计算机网络中传输时，目的地址为网络中所有设备的一种传输方式。实际上，这里所说的“所有设备”也是限定在一个范围之中，称为“广播域”。举个例子：有线电视

交换机和集线器，网管和非网管，二层和三层的区别

集线器和交换机：

设备类型	集线器（Hub）	非网管交换机（Unmanaged Switch）	网管交换机（Managed Switch）
工作层级	OSI 第一层（物理层）	OSI 第二层（数据链路层）	OSI 第二层（基础）或第三层（高级功能）
数据转发方式	广播到所有端口	基于 MAC 地址转发到目标端口	基于 MAC 或 IP 地址智能转发
带宽分配	共享带宽（所有端口竞争）	独享带宽（每端口独立带宽）	独享带宽，支持流量优先级管理（QoS）
冲突域	所有端口在同一冲突域	每个端口独立冲突域	每个端口独立冲突域，支持 VLAN 隔离
功能特性	无智能功能	即插即用，无配置功能	支持 VLAN、STP、QoS、ACL、端口镜像等
管理能力	不可管理	不可管理	可通过 CLI/Web/SNMP 管理
适用场景	已淘汰，仅用于极简单网络	家庭、小型办公室	企业网络、数据中心、复杂拓扑环境

二层交换机和三层交换机：

特性	二层交换机	三层交换机
工作层级	OSI 第二层（数据链路层）	OSI 第三层（网络层）
转发依据	MAC 地址	IP 地址 + MAC 地址
核心功能	局域网内设备互联（同一子网）	跨子网通信、路由功能
路由能力	不支持路由	支持静态路由、动态路由协议（如 OSPF）
VLAN 支持	支持基础 VLAN	支持跨 VLAN 路由（Inter-VLAN Routing）
性能需求	低延迟，适合高速局域网	高吞吐量，适合复杂网络架构
典型应用	同一子网的设备互联	企业内网核心层、多子网互联

总结对比：

集线器 vs 交换机
- 集线器是“广播”，交换机是“精准投递”。
- 集线器共享带宽，交换机独享带宽。
- 集线器已淘汰，交换机是主流。
非网管 vs 网管交换机
- 非网管即插即用，适合简单网络；网管交换机支持高级功能（如 VLAN、QoS），适合复杂网络。
- 网管交换机可管理，非网管不可配置。
二层 vs 三层交换机
- 二层负责局域网内通信（基于 MAC），三层负责跨子网路由（基于 IP）。
- 三层交换机 = 二层交换 + 路由功能，适合企业核心网络。

二层交换机是否可以配置管理 IP 地址：

非网管二层交换机
- 无法通过 IP 管理：仅支持即插即用，无管理接口（如 Web/Telnet/SNMP）。
- 管理方式：通常不可管理，或仅能通过物理操作（如硬件复位按钮）。
网管型二层交换机
- 可以通过 IP 地址管理：需通过 Console 口初始化配置，为交换机分配管理 IP 地址后，即可通过 Telnet/SSH/Web 界面远程管理。
- 管理 IP 的层级特殊性：
  - 数据转发仍基于 MAC 地址（二层交换），但管理接口通过 IP 协议（三层）实现，属于“带外管理”（独立于数据转发路径）。
  - 管理 IP 通常绑定到特定 VLAN 或管理端口，不影响数据链路层的核心功能

交换机级联，堆叠和集群

OSPF

OSPF 是 Open Shortest Path First 的简称。

OSPF 是一种基于 SPF 算法的链路状态协议，同时 OSPF 也是一种内部网关协议。

OSPF 支持的网络类型

广播类型,数据链路层是 Ethernet 等
点对点 P2P 类型,数据链路层是 PPP、 HDLC 等
NBMA 类型,数据链路层是帧中继等
点到多点 P2MP 类型，需手工配置

在 OSPF 协议中，必须存在区域 0（骨干区域），这是 OSPF 分层设计的核心规则。

OSPF 报文类型

Hello 报文：用于建立和维持邻居关系

DD 报文：描述本地 LSDB 的摘要信息,用于两台路由器进行数据库同步

LSR 报文：用于向对方请求所需的 LSA。路由器只有在 OSPF 邻居双方成功交换 DD 报文后才会向对方发出 LSR 报文

LSU 报文：用于向对方发送其所需要的 LSA

LSAck 报文：用来对收到的 LSA 进行确认

LSA 类型

Router-LSA (Type1)：由路由器产生,描述了路由器的链路状态和开销,本区域内传播

Network-LSA (Type2)：DR 产生，描述本网段的链路状态，本区域内传播

Network-summary-LSA (Type3)：由 ABR 产生，描述区域内某个网段的路由，区域间传播（除特殊区域）

ASBR-summary-LSA (Type4)：由 ABR 产生，描述到 ASBR 的路由，非 ASBR 所在的区域传播(除特殊区域)。

AS-external-LSA (Type5)：由 ASBR 产生，描述到 AS 外部的路由，OSPF 域内传播(除特殊区域)

NSSA LSA (Type7)：由 ASBR 产生，描述到 AS 外部的路由，仅在 NSSA 区域内传播。

# 查看所有 OSPF 进程状态
display ospf brief
# 查看指定进程（如进程 100）的详细信息
display ospf 100

undo ospf 1  # 删除整个 OSPF 进程 1 的配置

ospf cost 100 # （接口视图）修改接口下的度量值，影响路由选择
display ospf int g0/0/0

display ospf peer # 查看 ospf 的邻居

ospf network-type p2p

单区域 ospf 配置

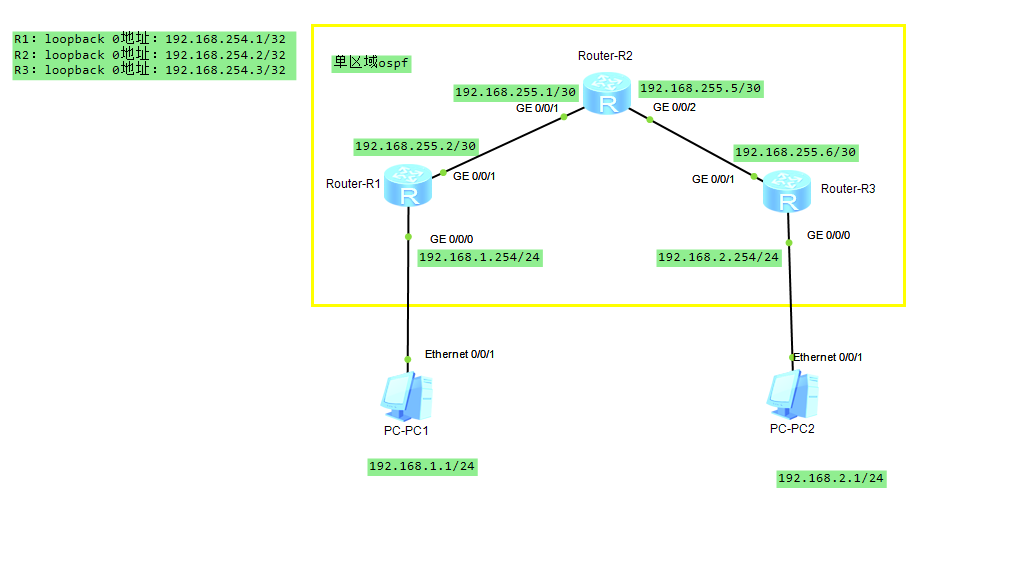

网络拓扑如下

R1 配置

#
interface GigabitEthernet0/0/0
 ip address 192.168.1.254 255.255.255.0
#
interface GigabitEthernet0/0/1
 ip address 192.168.255.2 255.255.255.252
#
interface GigabitEthernet0/0/2
#
interface GigabitEthernet0/0/3
#
wlan
#
interface NULL0
#
interface LoopBack0
 ip address 192.168.254.1 255.255.255.255
#
ospf 1 router-id 192.168.254.1
 area 0.0.0.0
  network 192.168.1.0 0.0.0.255
  network 192.168.255.0 0.0.0.3
  network 192.168.254.1 0.0.0.0
#

R2 配置

#
interface GigabitEthernet0/0/0
#
interface GigabitEthernet0/0/1
 ip address 192.168.255.1 255.255.255.252
#
interface GigabitEthernet0/0/2
 ip address 192.168.255.5 255.255.255.252
#
interface GigabitEthernet0/0/3
#
wlan
#
interface NULL0
#
interface LoopBack0
 ip address 192.168.254.2 255.255.255.255
#
ospf 1 router-id 192.168.254.2
 area 0.0.0.0
  network 192.168.255.0 0.0.0.3
  network 192.168.255.4 0.0.0.3
  network 192.168.254.2 0.0.0.0
#

R3 配置

#
interface GigabitEthernet0/0/0
 ip address 192.168.2.254 255.255.255.0
#
interface GigabitEthernet0/0/1
 ip address 192.168.255.6 255.255.255.252
#
interface GigabitEthernet0/0/2
#
interface GigabitEthernet0/0/3
#
wlan
#
interface NULL0
#
interface LoopBack0
 ip address 192.168.254.3 255.255.255.255
#
ospf 1 router-id 192.168.254.3
 area 0.0.0.0
  network 192.168.2.0 0.0.0.255
  network 192.168.255.4 0.0.0.3
  network 192.168.254.3 0.0.0.0
#

STP

RIP

基本配置命令

# 启用 RIP 进程
[Huawei] rip 1

# 强制使用 RIPv2
[Huawei-rip-1] version 2

# 关闭自动汇总（关键！）
[Huawei-rip-1] undo summary

# 启用认证（生产环境必选）
[Huawei-rip-1] authentication-mode md5 usual cipher YourPassword

# 宣告网络（按主类地址）
[Huawei-rip-1] network 172.16.0.0
[Huawei-rip-1] network 192.168.1.0

宣告网络：network 命令后跟的是主类网络地址，不是子网地址或接口 IP

场景	接口 IP	地址类别	主类网络	所需命令
案例 1	172.16.10.1/24 172.16.20.1/24	B 类	172.16.0.0/16	`network 172.16.0.0`
案例 2	192.168.1.1/24 192.168.2.1/24	C 类	192.168.1.0/24 192.168.2.0/24	`network 192.168.1.0` `network 192.168.2.0`
案例 3	10.1.1.1/24 10.2.2.1/24	A 类	10.0.0.0/8	`network 10.0.0.0`

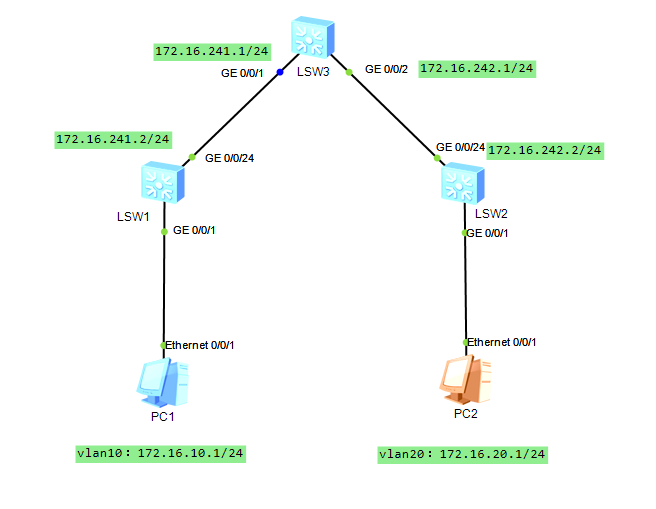

实验例子

LSW1 配置

#
interface Vlanif10
 ip address 172.16.10.254 255.255.255.0
#
interface Vlanif241
 ip address 172.16.241.2 255.255.255.0
#
interface MEth0/0/1
#
interface GigabitEthernet0/0/1
 port link-type access
 port default vlan 10
#
interface GigabitEthernet0/0/24
 port link-type access
 port default vlan 241
#
interface NULL0
#
rip 1
 undo summary
 version 2
 network 172.16.0.0
#

LSW2 配置

#
interface Vlanif20
 ip address 172.16.20.254 255.255.255.0
#
interface Vlanif242
 ip address 172.16.242.2 255.255.255.0
#
interface MEth0/0/1
#
interface GigabitEthernet0/0/1
 port link-type access
 port default vlan 20
#
interface GigabitEthernet0/0/24
 port link-type access
 port default vlan 242
#
interface NULL0
#
rip 1
 undo summary
 version 2
 network 172.16.0.0
#

LSW3 配置

#
interface Vlanif241
 ip address 172.16.241.1 255.255.255.0
#
interface Vlanif242
 ip address 172.16.242.1 255.255.255.0
#
interface MEth0/0/1
#
interface GigabitEthernet0/0/1
 port link-type access
 port default vlan 241
#
interface GigabitEthernet0/0/2
 port link-type access
 port default vlan 242
#
rip 1
 undo summary
 version 2
 network 172.16.0.0
#

其他常见命令

参考： https://support.huawei.com/enterprise/zh/doc/EDOC1000178145/b94acd28

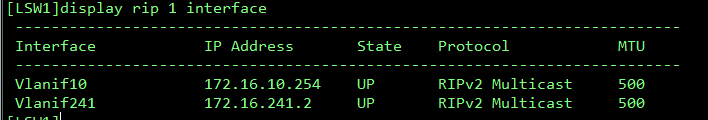

查看启用了 RIP 的接口：display rip 1 interface

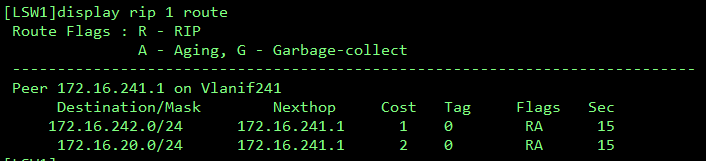

查看 RIP 路由信息：display rip 1 route
