tomcat 分析

参考： https://u19900101.github.io/2021-09-07-tomcat/

整体架构

Tomcat 的两个核心功能：

1） 处理 Socket 连接，负责网络字节流与 Request 和 Response 对象的转化。

2） 加载和管理 Servlet，以及具体处理 Request 请求。

因此 Tomcat 设计了两个核心组件连接器（Connector）和容器（Container）来分别做这两件事情。连接器负责对外交流，容器负责内部处理。

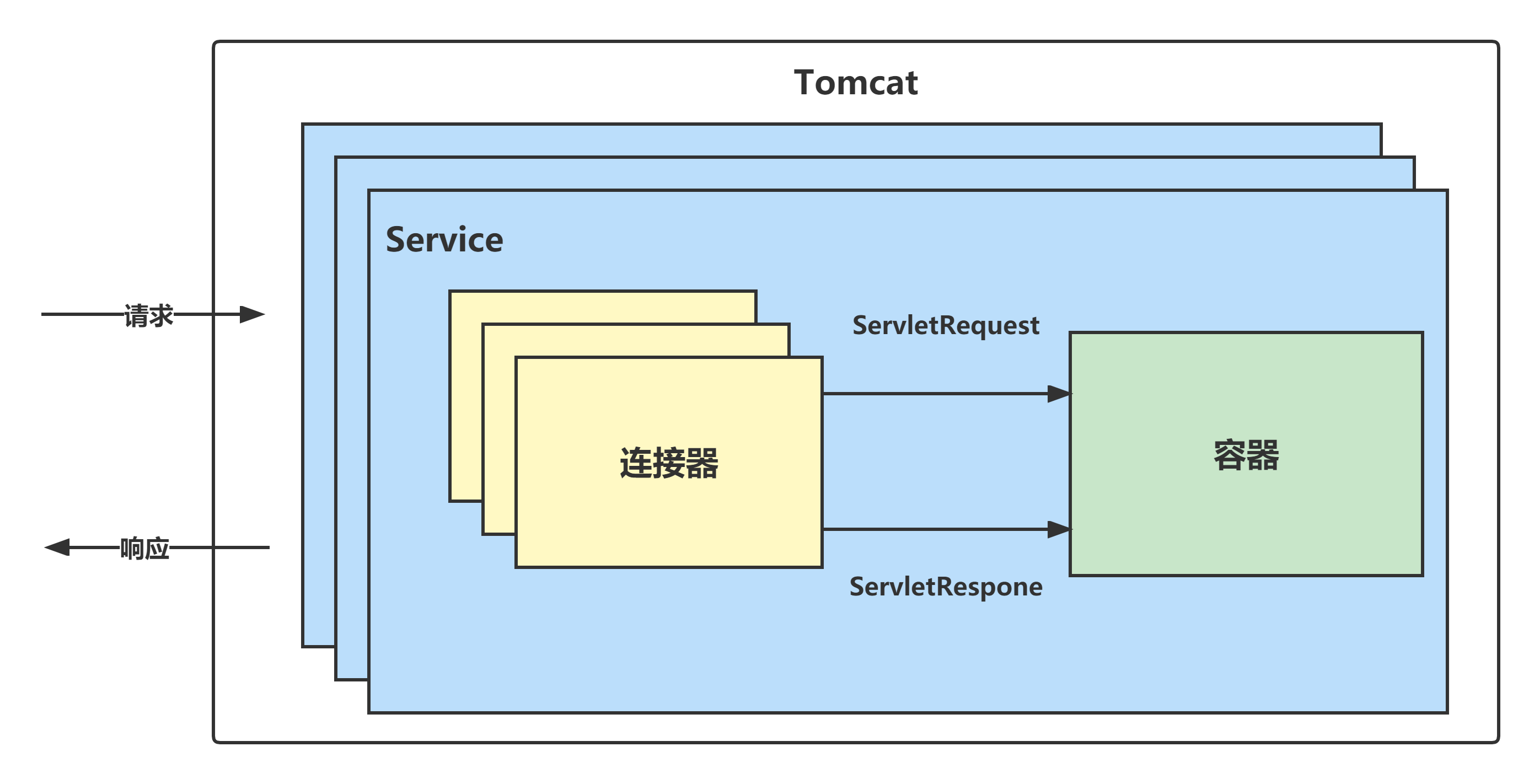

Tomcat 为了实现支持多种 I/O 模型和应用层协议，一个容器可能对接多个连接器，就好比一个房间有多个门。但是单独的连接器或者容器都不能对外提供服务，需要把它们组装起来才能工作，组装后这个整体叫作 Service 组件。这里请你注意，Service 本身没有做什么重要的事情，只是在连接器和容器外面多包了一层，把它们组装在一起。Tomcat 内可能有多个 Service，这样的设计也是出于灵活性的考虑。通过在 Tomcat 中配置多个 Service，可以实现通过不同的端口号来访问同一台机器上部署的不同应用。

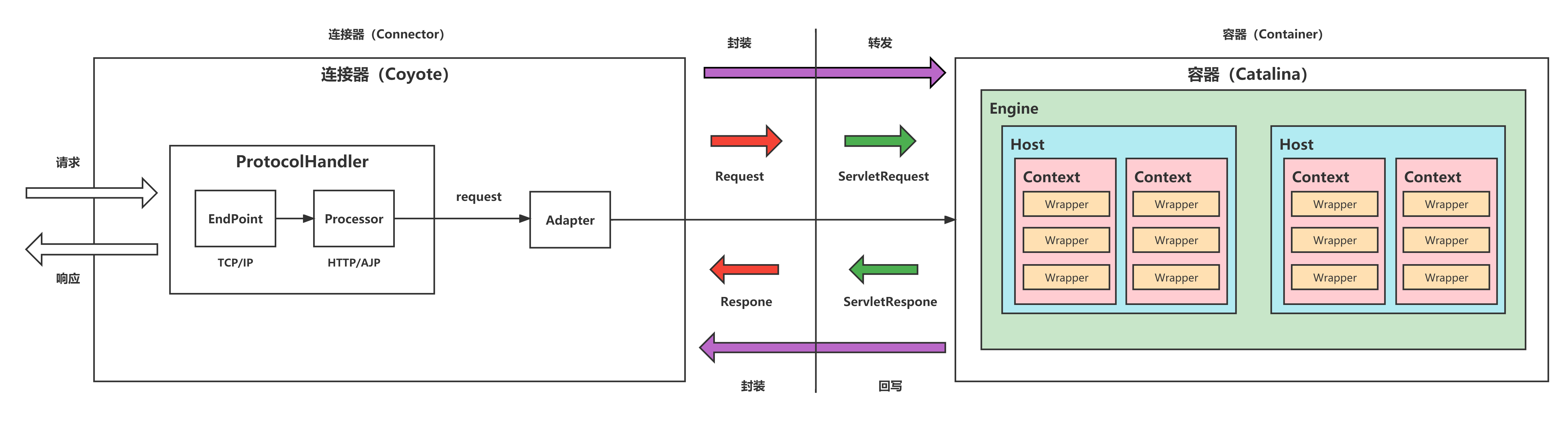

连接器和容器

连接器

EndPoint

1） EndPoint ： Coyote 通信端点，即通信监听的接口，是具体 Socket 接收和发送处理器，是对传输层的抽象，因此 EndPoint 用来实现 TCP/IP 协议的。

2） Tomcat 并没有 EndPoint 接口，而是提供了一个抽象类 AbstractEndpoint ，里面定义了两个内部类：Acceptor 和 SocketProcessor。Acceptor 用于监听 Socket 连接请求。 SocketProcessor 用于处理接收到的 Socket 请求，它实现 Runnable 接口，在 Run 方法里调用协议处理组件 Processor 进行处理。为了提高处理能力，SocketProcessor 被提交到线程池来执行。而这个线程池叫作执行器（Executor)，我在后面的专栏会详细介绍 Tomcat 如何扩展原生的 Java 线程池。

​ Processor： Coyote 协议处理接口，如果说 EndPoint 是用来实现 TCP/IP 协议的，那么 Processor 用来实现 HTTP 协议，Processor 接收来自 EndPoint 的 Socket，读取字节流解析成 Tomcat Request 和 Response 对象，并通过 Adapter 将其提交到容器处理， Processor 是对应用层协议的抽象。

​ ProtocolHandler： Coyote 协议接口，通过 Endpoint 和 Processor ，实现针对具体协议的处理能力。Tomcat 按照协议和 I/O 提供了 6 个实现类 ： AjpNioProtocol ， AjpAprProtocol， AjpNio 2 Protocol ， Http 11 NioProtocol ，Http 11 Nio 2 Protocol ， Http 11 AprProtocol。我们在配置 tomcat/conf/server. xml 时，至少要指定具体的 ProtocolHandler , 当然也可以指定协议名称，如 ： HTTP/1.1 ，如果安装了 APR，那么将使用 Http 11 AprProtocol ，否则使用 Http 11 NioProtocol 。

Adapter：由于协议不同，客户端发过来的请求信息也不尽相同，Tomcat 定义了自己的 Request 类来“存放”这些请求信息。ProtocolHandler接口负责解析请求并生成 Tomcat Request 类。但是这个 Request 对象不是标准的 ServletRequest，也就意味着，不能用 Tomcat Request 作为参数来调用容器。Tomcat 设计者的解决方案是引入CoyoteAdapter，这是适配器模式的经典运用，连接器调用 CoyoteAdapter 的 Sevice 方法，传入的是 Tomcat Request 对象，CoyoteAdapter 负责将 Tomcat Request 转成 ServletRequest，再调用容器的 Service 方法。

容器

Engine：表示整个 Catalina 的 Servlet 引擎，用来管理多个虚拟站点，一个 Service 最多只能有一个 Engine，但是一个引擎可包含多个 Host

Host：代表一个虚拟主机，或者说一个站点，可以给 Tomcat 配置多个虚拟主机地址，而一个虚拟主机下可包含多个 Context

Context：表示一个 Web 应用程序，一个 Web 应用可包含多个 Wrapper

Wrapper：表示一个 Servlet，Wrapper 作为容器中的最底层，不能包含子容器

tomcat 的一些问题

关于Tomcat中的三个Context的理解

参考： https://yzddmr6.com/posts/tomcat-context/

idea 部署并运行 tomcat 源码

参考： https://www.cnblogs.com/grasp/p/10061577.html ，照这个弄有问题。

使用 maven（3.3.9） 部署，tomcat（8.5.88），java（11.0.1）

下载源码后，解压，在源码目录文件夹下创建 pom.xml 文件

<?xml version="1.0" encoding="UTF-8"?>
<project xmlns="http://maven.apache.org/POM/4.0.0"
         xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
         xsi:schemaLocation="http://maven.apache.org/POM/4.0.0 http://maven.apache.org/xsd/maven-4.0.0.xsd">

  <modelVersion>4.0.0</modelVersion>
  <groupId>org.apache.tomcat</groupId>
  <artifactId>Tomcat8.5</artifactId>
  <name>Tomcat8.5</name>
  <version>8.5</version>

  <build>
    <finalName>Tomcat8.5</finalName>
    <sourceDirectory>java</sourceDirectory>
    <testSourceDirectory>test</testSourceDirectory>
    <resources>
      <resource>
        <directory>java</directory>
      </resource>
    </resources>
    <testResources>
      <testResource>
        <directory>test</directory>
      </testResource>
    </testResources>
    <plugins>
      <plugin>
        <groupId>org.apache.maven.plugins</groupId>
        <artifactId>maven-compiler-plugin</artifactId>
        <version>2.3</version>
        <configuration>
          <encoding>UTF-8</encoding>
          <source>1.8</source>
          <target>1.8</target>
        </configuration>
      </plugin>
    </plugins>
  </build>

  <dependencies>
    <dependency>
      <groupId>junit</groupId>
      <artifactId>junit</artifactId>
      <version>4.12</version>
      <scope>test</scope>
    </dependency>
    <dependency>
      <groupId>org.easymock</groupId>
      <artifactId>easymock</artifactId>
      <version>4.3</version>
    </dependency>
    <dependency>
      <groupId>ant</groupId>
      <artifactId>ant</artifactId>
      <version>1.7.0</version>
    </dependency>
    <dependency>
      <groupId>wsdl4j</groupId>
      <artifactId>wsdl4j</artifactId>
      <version>1.6.2</version>
    </dependency>
    <dependency>
      <groupId>javax.xml</groupId>
      <artifactId>jaxrpc</artifactId>
      <version>1.1</version>
    </dependency>
    <dependency>
      <groupId>org.eclipse.jdt.core.compiler</groupId>
      <artifactId>ecj</artifactId>
      <version>4.5.1</version>
    </dependency>
    <!-- https://mvnrepository.com/artifact/com.unboundid/unboundid-ldapsdk -->
    <dependency>
      <groupId>com.unboundid</groupId>
      <artifactId>unboundid-ldapsdk</artifactId>
      <version>4.0.9</version>
      <scope>test</scope>
    </dependency>



  </dependencies>
</project>

idea 导入这个项目（maven），找到 java/org/apache/catalina/startup/Bootstrap.java ，启动。有报错，一个一个解决。

在 tomcat 的源码 org.apache.catalina.startup.ContextConfig 中的 configureStart 函数中手动将 JSP 解析器初始化：在 webConfig(); 后面添加下面这句

context.addServletContainerInitializer(new JasperInitializer(), null);

报错解决

问题：

找不到：符号: 变量 CookieFilter 位置: 类 util. TestCookieFilter

解决：在tomcat/test/utiltest/util包中新建CookieFilter类

package util;

import java.util.Locale;
import java.util.StringTokenizer;

/**
 * Cookie过滤
 *
 * @author Chova
 * @date 2020-09-04
 */
public class CookieFilter {
    private static final String OBFUSCATED = "[obfuscated]";

    private CookieFilter() {
        // Hide default constructor
    }

    public static String filter(String cookieHeader, String sessionId) {

        StringBuilder sb = new StringBuilder(cookieHeader.length());

        // Cookie name value pairs are ';' separated.
        // Session IDs don't use ; in the value so don't worry about quoted
        // values that contain ;
        StringTokenizer st = new StringTokenizer(cookieHeader, ";");

        boolean first = true;
        while (st.hasMoreTokens()) {
            if (first) {
                first = false;
            } else {
                sb.append(';');
            }
            sb.append(filterNameValuePair(st.nextToken(), sessionId));
        }


        return sb.toString();
    }

    private static String filterNameValuePair(String input, String sessionId) {
        int i = input.indexOf('=');
        if (i == -1) {
            return input;
        }
        String name = input.substring(0, i);
        String value = input.substring(i + 1, input.length());

        return name + "=" + filter(name, value, sessionId);
    }

    public static String filter(String cookieName, String cookieValue, String sessionId) {
        if (cookieName.toLowerCase(Locale.ENGLISH).contains("jsessionid") &&
                (sessionId == null || !cookieValue.contains(sessionId))) {
            cookieValue = OBFUSCATED;
        }

        return cookieValue;
    }
}

参考： https://blog.csdn.net/JewaveOxford/article/details/108431280
