静态路由

📅 发布于 2025年3月12日 📂 分类: 路由与交换

命令基本格式

具体命令格式需要根据当前设备版本进行查看

ip route-static <目标网络> <子网掩码> <下一跳IP或出接口> [优先级 preference] [描述 description]
  • 目标网络：需到达的网段（如 192.168.1.0）。
  • 子网掩码：目标网络的掩码（如 255.255.255.0 或简写为 24）。
  • 下一跳IP：直接可达的路由器接口IP。
  • 出接口：数据包发出的本地接口（如 GigabitEthernet0/0/1）。
  • 优先级：可选参数，默认60，数值越小优先级越高。
  • 描述：可选注释（如 description To_Server_Network）。

注意事项

  • 下一跳可达性：下一跳IP必须直连或在路由表中可达。
  • 广播网络与点对点网络：
    • 以太网等广播网络需指定下一跳IP（避免ARP广播问题）。
    • PPP/HDLC等点对点网络可直接指定出接口。
  • 路由优先级：优先级数值范围1-255，默认静态路由优先级为60。
  • 保存配置：配置后需执行 save 命令保存至启动配置文件。

常见用法及示例

1. 单路径静态路由

  • 场景：指定单一路径到达目标网络。
  • 示例：访问 10.10.0.0/16 网段，下一跳为 192.168.1.2。
ip route-static 10.10.0.0 255.255.0.0 192.168.1.2

2. 指定出接口（点对点链路）

  • 场景：在PPP/HDLC等点对点链路中，可直接指定出接口。
  • 示例：通过接口 Serial1/0/0 访问 172.16.1.0/24。
ip route-static 172.16.1.0 24 Serial1/0/0

3. 同时指定出接口和下一跳（以太网环境）

  • 场景：在广播网络（如以太网）中，需明确下一跳以避免ARP问题。
  • 示例：通过接口 Vlanif10 和下一跳 10.1.1.254 访问 0.0.0.0/0。
ip route-static 0.0.0.0 0 10.1.1.254 Vlanif10

4. 多路径负载均衡

  • 场景：通过等价路由实现流量负载分担。
  • 示例：两条路径到达 192.168.2.0/24，下一跳分别为 10.1.1.2 和 10.1.1.3。
ip route-static 192.168.2.0 24 10.1.1.2
ip route-static 192.168.2.0 24 10.1.1.3

5. 浮动静态路由（备份路径）

  • 场景：主路径失效时，备用路由自动生效。
  • 示例：主路径优先级为默认60，备份路径优先级设为100
  • 逻辑：优先级数值越小越优先，主路径故障后，备份路由进入路由表。
# 主路径
ip route-static 192.168.3.0 24 10.1.1.4
# 备份路径
ip route-static 192.168.3.0 24 10.1.1.5 preference 100

6. 默认路由

  • 场景：将所有未知流量导向特定网关。
  • 示例：默认路由指向ISP网关 202.96.1.1。
ip route-static 0.0.0.0 0 202.96.1.1

7. 黑洞路由

  • 场景：主动丢弃指向特定网络的流量（如防攻击或无效路由）。
  • 示例：丢弃前往 172.16.100.0/24 的所有流量。
ip route-static 172.16.100.0 24 NULL0

8. 路由汇总（聚合路由）

  • 场景：合并多个子网为超网，减少路由表条目。
  • 示例：将 192.168.0.0/24 到 192.168.3.0/24 汇总为 192.168.0.0/22。
ip route-static 192.168.0.0 255.255.252.0 10.1.1.6

其他命令

# 添加描述
ip route-static 10.10.0.0 16 192.168.1.2 description "Route to Data Center"
# 删除单条路由
undo ip route-static 10.10.0.0 16 192.168.1.2
# 删除所有静态路由
delete static-routes all

实验

主要命令：ip route-static 目标网段ip 子网掩码 下一跳ip地址 从路由器哪个接口出去

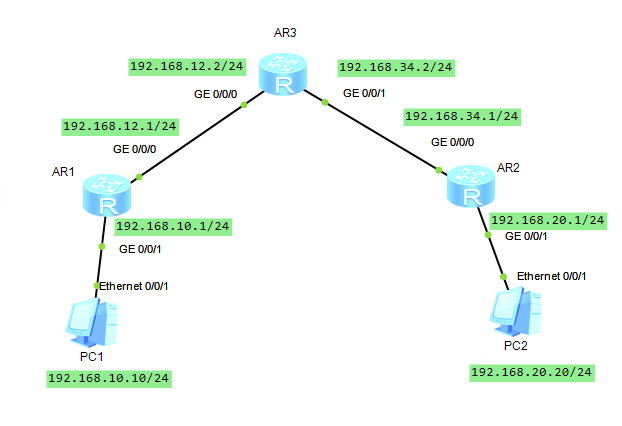

三台路由器和两台 PC，如图配置好路由器接口的 ip 地址和 PC 的 ip 地址

配置静态路由，命令如下

AR 1：ip route-static 192.168.20.0 24 192.168.12.2 GigabitEthernet 0/0/0

AR 2：ip route-static 192.168.10.0 24 192.168.34.2 GigabitEthernet 0/0/0

AR 3：有两条路由

ip route-static 192.168.20.0 24 192.168.34.1 GigabitEthernet 0/0/1
ip route-static 192.168.10.0 24 192.168.12.1 GigabitEthernet 0/0/0

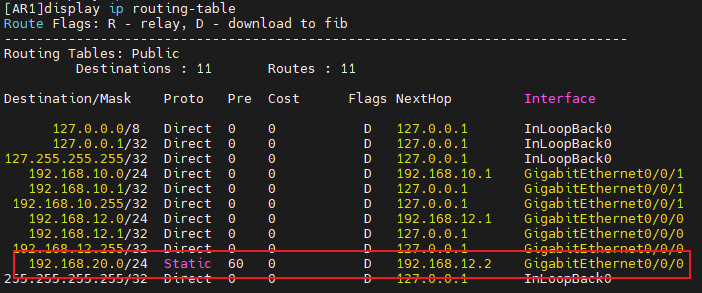

使用命令查看路由表：display ip routing-table

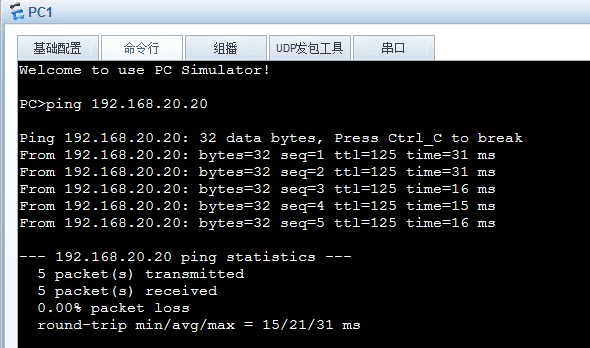

PC 1 可以 ping 通 PC 2
